NASICON型正极Na₃V₂(PO₄)₃由于具有坚固的 3D 框架和稳定的晶体结构已被广泛研究。然而，Na₃V₂(PO₄)₃晶体结构中钠离子的缓慢扩散会严重影响材料的速率性能和功率密度。使用两种材料混合的复合材料可以克服单一材料的局限性，提高材料的能量密度和功率密度。简单的物理混合导致复合材料中两者之间的相互作用不足，而设计不佳的复合材料对改进性能作用有限。因此，合理的材料设计及其具有协同作用的均质杂化是提升复合材料性能的关键。

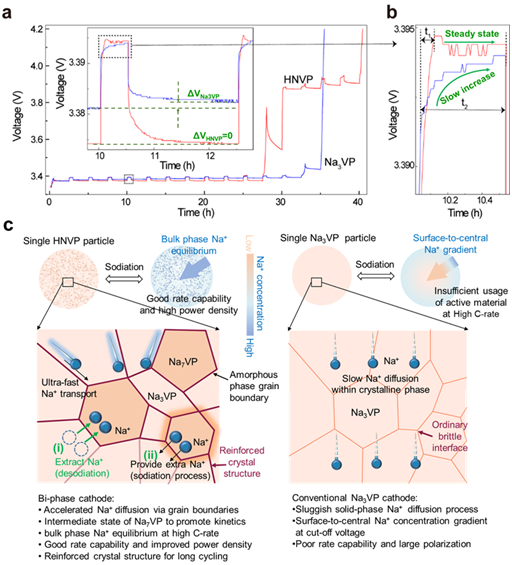

近日，十大体育投注平台（中国）有限公司化学学院毛文峰课题组根据相图调节反应组分巧妙的将Na₃V₂(PO₄)₃（Na₃VP）与Na₇V₄(P₂O₇)₄PO₄（Na₇VP）匹配，合成了一种具有均质杂化的新型复合材料hybridized Na₃V₂(PO₄)₃ （HNVP），实现快速的钠离子存储。这种均质杂化使HNVP具有高达50C的超高速率，在48.85mg cm^-2的面密度下实现了3.81 mAh cm^-2的商用面容量，同时在10C倍率下2100次循环中容量衰减率低至 0.0051%。此外HNVP//NaTi₂(PO₄)₃全电池也表现出优异的速率性能和超过1500次循环的循环稳定性。该文章发表在Energy Storage Materials上。十大体育投注平台（中国）有限公司毛文峰教授、李德军教授和艾果教授为本文通讯作者，十大体育投注平台（中国）有限公司耿颖为本文第一作者。

论文链接：https://doi.org/10.1016/j.ensm.2022.03.044
